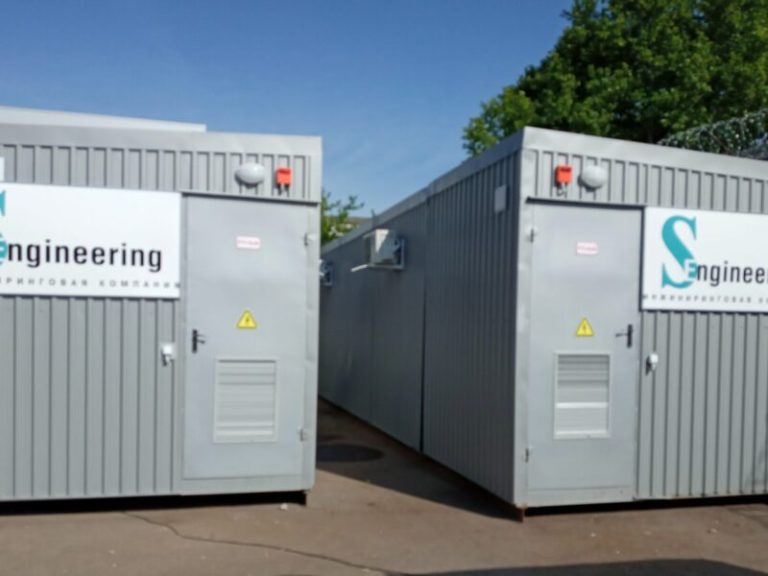

Oberon – распределительные устройства среднего напряжения

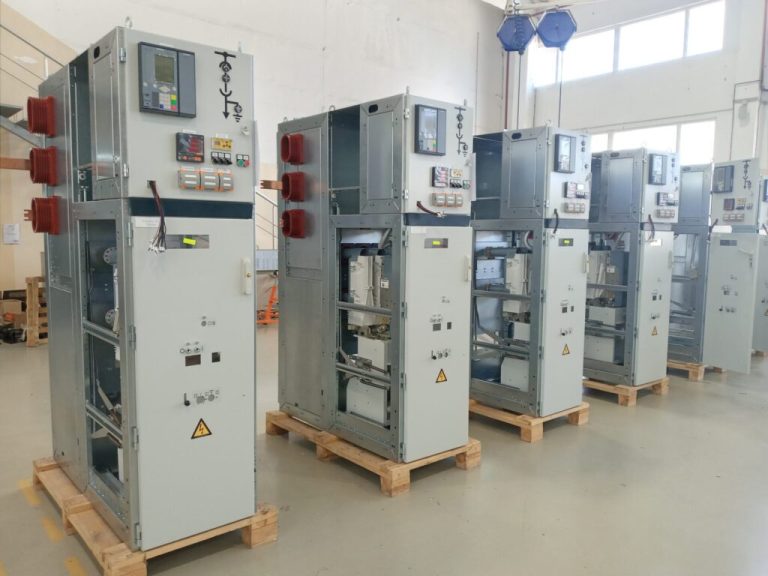

Комплектное распределительное устройство с выкатной тележкой

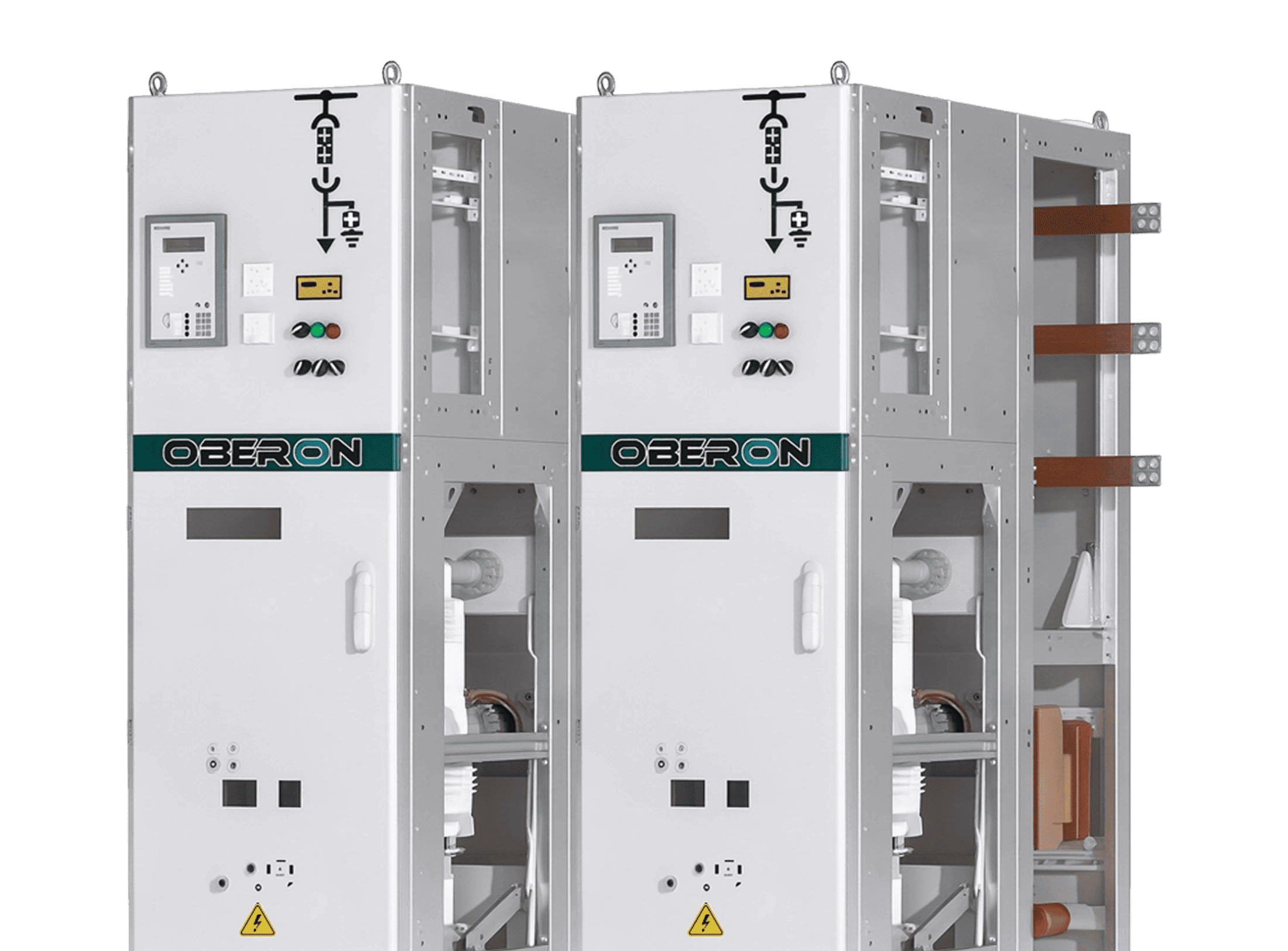

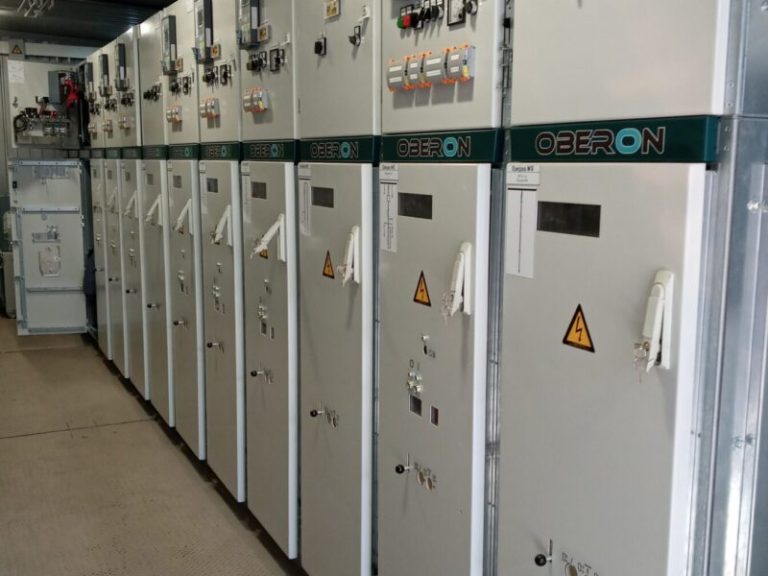

Выкатное распределительное устройство OBERON — это система среднего напряжения для электроснабжения подстанций, промышленных объектов и энергосетей, предназначенная для безопасного управления и защиты электрических цепей. Конструкция с выкатной тележкой обеспечивает удобное обслуживание, быструю замену оборудования и высокий уровень эксплуатационной безопасности.

Комплектное распределительное устройство кассетного исполнения

Конструкция

Конструкция ячеек OBERON:

Срок службы до среднего капитального ремонта — до 25 лет.
Минимальные габаритные размеры фидерных ячеек — 600 мм по фасаду.
Корпус выполнен из листовой стали EN 10346-DX51D+Z275.
Толщина стали — 2–2,5 мм с цинковым покрытием (275 г/м²).
Внешние двери имеют порошковое покрытие с возможностью выбора цвета по шкале RAL.
Антикоррозионное покрытие с многоступенчатой подготовкой поверхности.
Каждый отсек оснащён каналом отвода избыточного давления.

Комплектация наборами аксессуаров — не менее двух комплектов:

Тяга рычага передач для механического включения/отключения силового выключателя.
Ключ с двойной бородкой для дверей отсека коммутационного аппарата.
Ключ с двойной бородкой для дверей низковольтной зоны.
Рычаг управления для фидерного или шинного заземляющего ножа.
Рукоятка для взвода поворотной пружины силового выключателя.

Степень защиты корпуса IP4X:

Защита от твердых посторонних предметов, диаметр 1 мм.
Защита от поражения электрическим током.

Отсек коммутационных устройств

Комплектуются выключателями типа SEV-12 «С-Инжиниринг» и ЗАЕ от «Siemens».
Все коммутационные операции возможны только при закрытых дверях высоковольтного отсека.
Отвод избыточного давления осуществляется вверх.
Фасадные двери и боковые замыкающие стенки ячеек КРУ имеют порошковое покрытие.
Раздельные приводные механизмы защитных шторок — отсека сборных шин и отсека подключения.
Двери высоковольтного отсека устойчивы к воздействию избыточного давления.
Боковые металлические кабельные каналы для прокладки контрольных кабелей.
Доступ в отсек возможен только в зависимости от текущего состояния блокировки (блокировка дверей высоковольтного отсека устанавливается в зависимости от положения тележки коммутационного аппарата).
Опция: тестовые гнёзда для ёмкостной системы контроля наличия напряжения.

Блокировка

Выполняются условия блокировок, предусмотренные ДСТУ EN 62271-200.
Переключение заземляющего ножа возможно только при нахождении тележки силового выключателя в контрольном положении.
Перемещение тележки силового выключателя возможно только при отключённом силовом выключателе (в положении «ВЫКЛ.») и отключённом заземляющем ноже.
Блокировка дверей высоковольтного отсека находится в логической зависимости от положения тележки силового выключателя.
Двери высоковольтного отсека могут быть открыты только при нахождении тележки силового выключателя в контрольном положении.
Опция: электромагнитные блокировки.
Возможно исполнение с моторным вкатом/выкатом выключателя и моторным управлением заземлителем.

Отсек сборных шин и кабельный отсек

Відведення надлишкового тиску здійснюється вгору через спеціальний канал скидання тиску.
Опція: поперечне секціонування відсіку збірних шин роздільними перегородками від комірки до комірки.
Збірні шини з електротехнічної міді, шини суміжних комірок з’єднуються між собою за допомогою шинних перемичок.
Опція: ізольовані збірні шини.
Доступ через задні панелі та панелі даху відсіку на різьбових кріпленнях лише із застосуванням спеціального інструменту.
Електрод зв’язку для ємнісної системи контролю наявності напруги.
Опції: можливість вбудовування наступних компонентів: трансформатор напруги, заземлювач збірних шин, трансформатор струму.
Розрахований на приєднання одножильних кабелів перерізом макс. до 6х500 мм² на фазу та трижильних кабелів перетином макс. до 3х300 мм² на комірку.
Захисні шторки, що відкриваються окремо, забезпечують можливість контролю кабелів.
Збірна шина заземлення.
Підключення (кабельне введення) спереду або ззаду.
Опція: стійка до ударів надлишкового тиску панель підлоги.
Застосування блочних трансформаторів струму.
Доступ тільки із застосуванням спеціального інструменту через задні панелі.
Доступ до первинних контактів трансформатору струму можливий з фасадної частини.
Електрод для ємнісної системи контролю наявності напруги.
