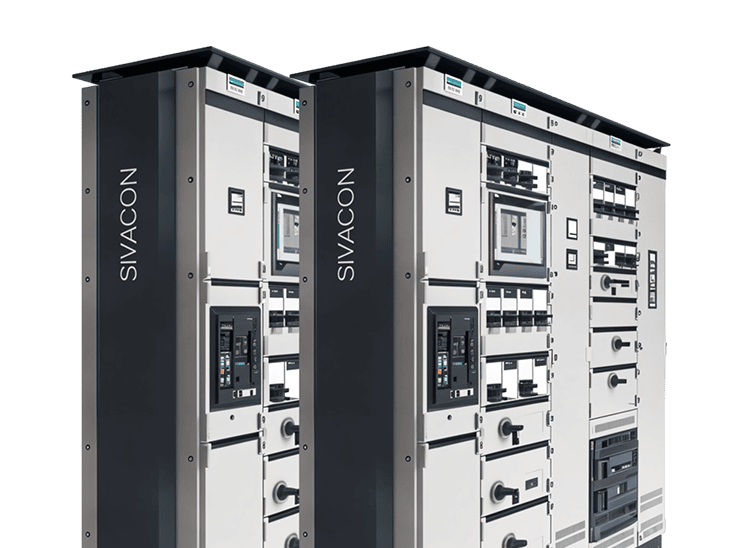

Технология Sivacon S8

Низковольтные щиты в новом измерении

Большие объёмы энергии, бесчисленные потребители, круглосуточная готовность оборудования?

С нашими унифицированными изделиями и системами вы всегда сохраняете контроль — в любой ситуации и на протяжении всего жизненного цикла низковольтного распределительного устройства (НКУ). Стандартизированные высокотехнологичные компоненты значительно снижают затраты и риски, связанные с инвестициями в оборудование. Модульность и интеллектуальная структура всех элементов многократно оправдывают себя благодаря сокращению эксплуатационных расходов и обеспечению максимальной готовности оборудования.

В рамках фирменной концепции комплексного энергоснабжения (TIP) компания Siemens предлагает единые решения для распределения электроэнергии — от подстанций среднего напряжения до обычных розеток. Коммуникационные возможности наших НКУ позволяют эффективно интегрироваться в системы автоматизации промышленных процессов и зданий, внося существенный вклад в экономию энергии и средств.

В сфере распределения электроэнергии Siemens предлагает комплексную систему, включающую:

• Системы SIMATIC Powercontrol для управления потоками энергии
• НКУ и ЩСУ SIVACON
• Шинопроводы SIVACON
• Коммутационные и защитные устройства SENTRON
• Программу Simaris Design для расчёта и проектирования сетей низкого напряжения

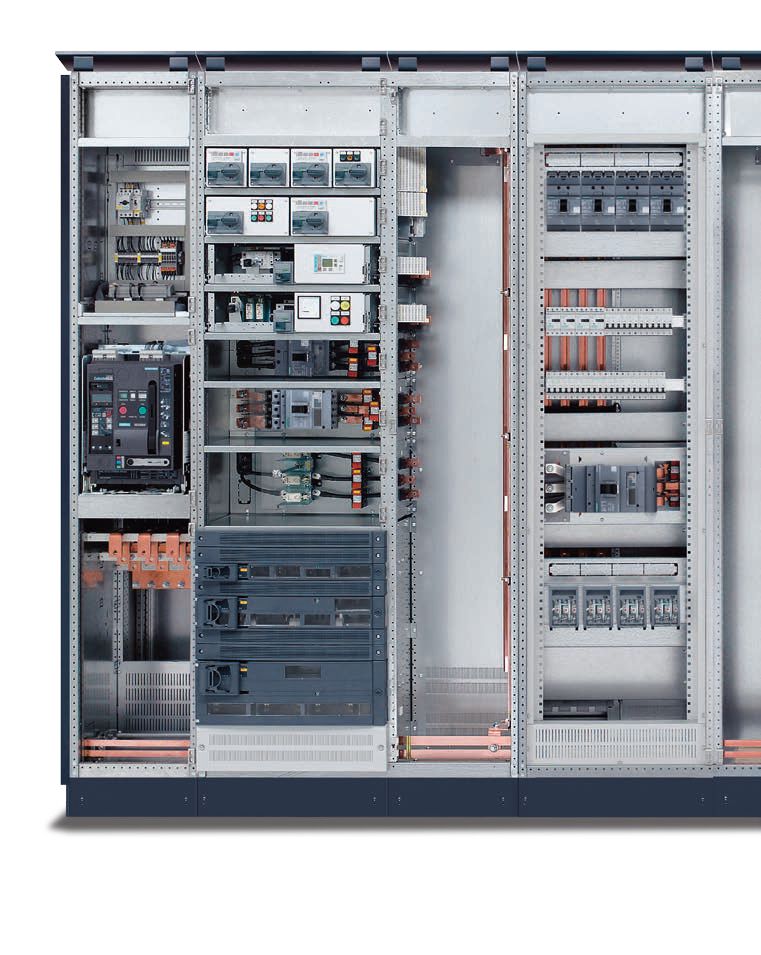

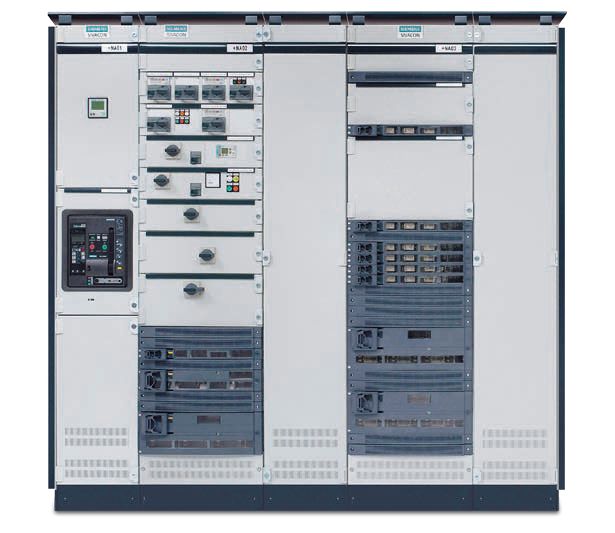

Дизайнерское решение НКУ

Максимальная надёжность и привлекательный внешний вид SIVACON S8 сочетаются в эффективном решении для распределения электроэнергии до 7000 А в административных и промышленных зданиях, а также в непрерывных технологических процессах. Наряду с дополнительными средствами защиты персонала и оборудования новый дизайн открывает совершенно новые области применения.

Широкие возможности, большие преимущества

• Максимальная надёжность благодаря полностью испытанным типовым компонентам (TTA)
• Максимальная безопасность персонала благодаря конструкции, устойчивой к дуговым замыканиям
• Современный промышленный дизайн для интеграции в современные пространства
• Компактность – площадь установки секции от 400 × 500 мм
• Расположение шин сверху или сзади
• Возможность сочетания различных способов монтажа в одной секции
• Гибкое внутреннее разделение под требования заказчика

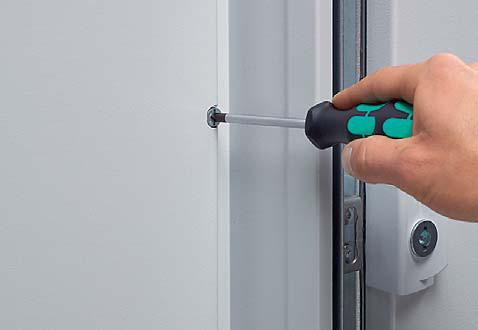

• Простая смена направления открывания дверей благодаря универсальным петлям

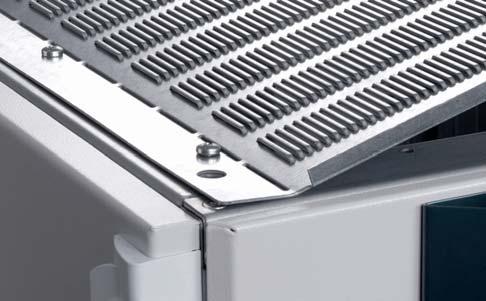

• Эффективная система вентиляции

Всесторонне испытано, надёжно в работе

SIVACON S8 — полностью испытанное низковольтное распределительное устройство (TTA), физические характеристики которого соответствуют как рабочим, так и аварийным условиям. Типовые испытания, проведённые по IEC 60439-1 и DIN EN 60439-1, гарантируют высочайший уровень безопасности оборудования и персонала.

Результаты испытаний по локализации дугового короткого замыкания согласно IEC 61641 и VDE 0660, часть 500, лист 2, также распространяются на НКУ SIVACON в стандартном исполнении.

Секции с автоматическими выключателями

Вводные, распределительные и секционирующие секции оснащаются воздушными выключателями SENTRON 3WL в выкатном или стационарном исполнении, либо компактными выключателями SENTRON 3VL. Поскольку к этим секциям обычно подключено большое количество потребителей, им уделяется особое внимание с точки зрения долговременной защиты оборудования и персонала. Компактные и надёжные НКУ SIVACON полностью отвечают этим требованиям.

Отсек вспомогательных аппаратов

• Оптимальные условия для размещения панели с вспомогательными устройствами, включая элементы управления и блокировки.
• Панель можно отделить от силового блока и выдвинуть для модернизации.

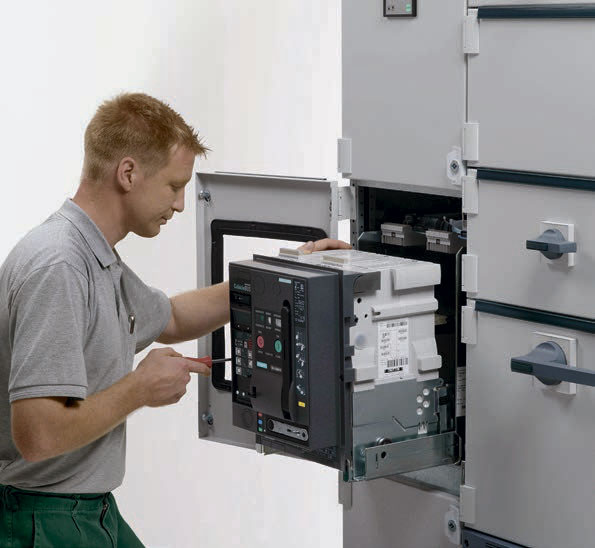

Аппаратный отсек

• Безопасное перемещение выключателя при закрытых дверях.
• Ремонтное положение позволяет проводить осмотр на месте без извлечения выключателя.

Отсек подключения кабеля или шин

• Свободный выбор верхнего или нижнего подключения кабелей или шин.
• Размеры отсеков для различных номинальных токов обеспечивают оптимальные условия подключения.
• Оптимизированная конструкция сокращает время монтажа.

Технология SIVACON S8 – компания S-Engineering

• Высокая надёжность благодаря применению стандартных типовых компонентов (TTA).
• Положения испытания и отключения при закрытых дверях.
• Габариты секции соответствуют типоразмеру выключателя (ширина 400 мм до 1600 А, 600 мм до 3200 А, 800 мм до 4000 А, 1000 мм до 6300 А).
• Оптимальные условия подключения для каждого диапазона токов.
• Нижнее/верхнее подключение кабелей или шин.
• Типовые адаптеры для подключения шинопроводов SIVACON 8PS.

SENTRON 3WL прост в управлении и обслуживании.

• Диапазон номинальных токов от 630 А до 6300 А.
• Свободный выбор направления ввода питания без ограничений технических параметров.
• Высокая термическая стойкость обеспечивает селективную защиту от коротких замыканий до 400 мс, гарантируя надёжную работу unaffected участков системы.
• Защита от коротких замыканий с помощью зонального управления селективностью (ZSS) при сверхкоротких задержках (50 мс), независимо от количества уровней каскада.
• ЖК-дисплей тока нагрузки на панели управления — без дополнительных амперметров и трансформаторов тока.

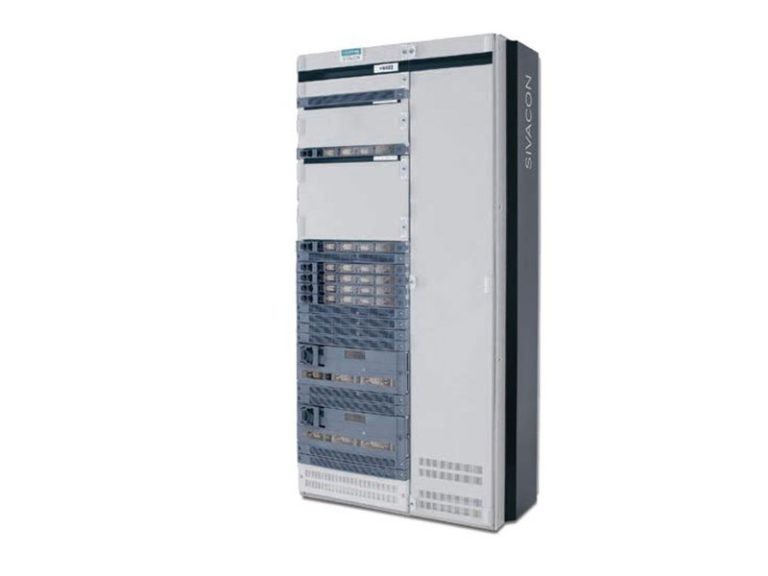

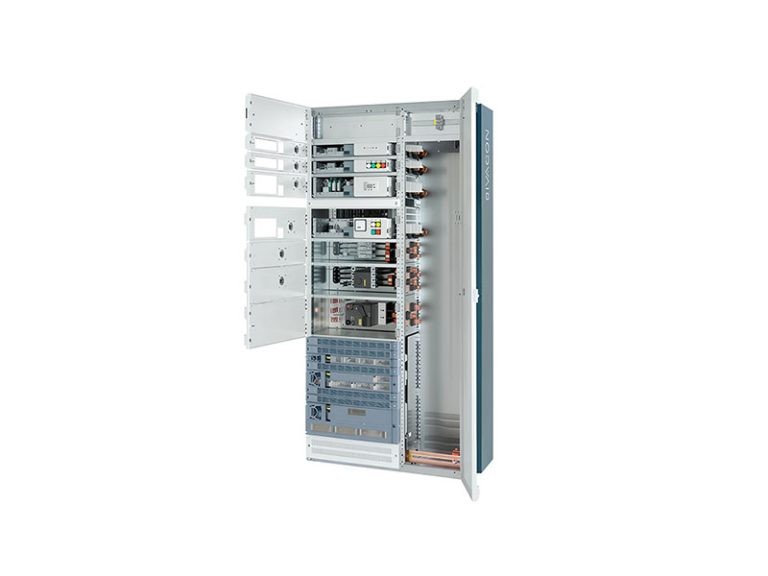

Секции универсального монтажа

Выкатные и съёмные блоки

Во многих случаях необходимо обеспечить оптимальные габариты НКУ. Для этого в одной секции часто комбинируются различные способы монтажа. Секции универсального монтажа SIVACON обеспечивают экономичность, надёжность и гибкость решений за счёт сочетания выкатных фидеров, съёмных блоков, стационарного монтажа и фидеров со съёмными ППВР 3NJ6. При частых изменениях требований — например, при установке двигателей другой мощности или подключении новых нагрузок — необходимая гибкость достигается заменой выкатных блоков. Их конструкция также учитывает требования эргономики. Простота обслуживания и короткое время переналадки обеспечивают высокую готовность оборудования.

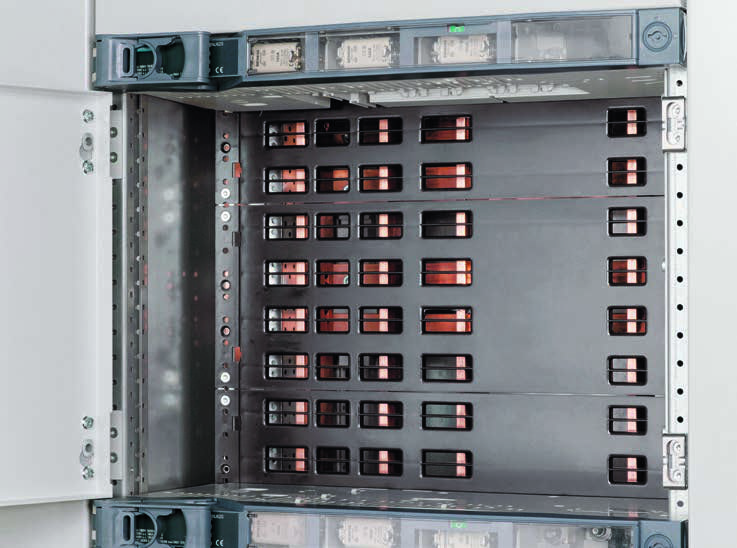

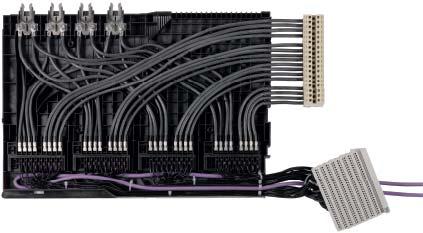

Система штепсельных шин

Система штепсельных шин расположена в задней части секции и обеспечивает защиту от прикосновения к токоведущим частям даже без защитных шторок.

• Защита от дуги короткого замыкания
• Разделение фаз
• 3- и 4-полюсное исполнение
• Защита от прикосновения (IP20B)
• Отверстия для съёма напряжения с шагом 50 мм для стандартных и миниатюрных выкатных блоков

Опции:

• Двойные защитные шторки для стандартных выкатных блоков

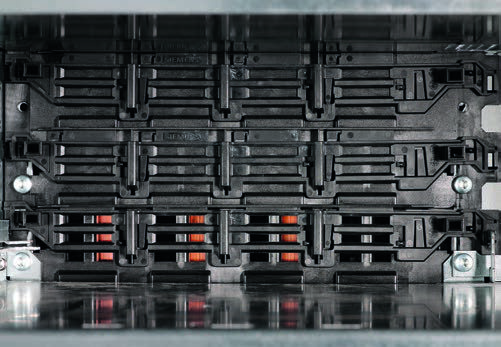

Адаптер для миниатюрных выкатных блоков

Адаптер для миниатюрных выкатных блоков вставляется в систему штепсельных шин и имеет соединения для питания, отходящих линий и цепей управления для блоков размеров ¼ и ½.

• Защита от дуги короткого замыкания
• Разделение фаз
• 3- и 4-полюсное исполнение
• Защита от прикосновения (IP20B)
• Отверстия для подключения до 4 выкатных блоков размера ¼ или 2 блоков размера ½

Опции:

• Шторки для миниатюрных выкатных блоков

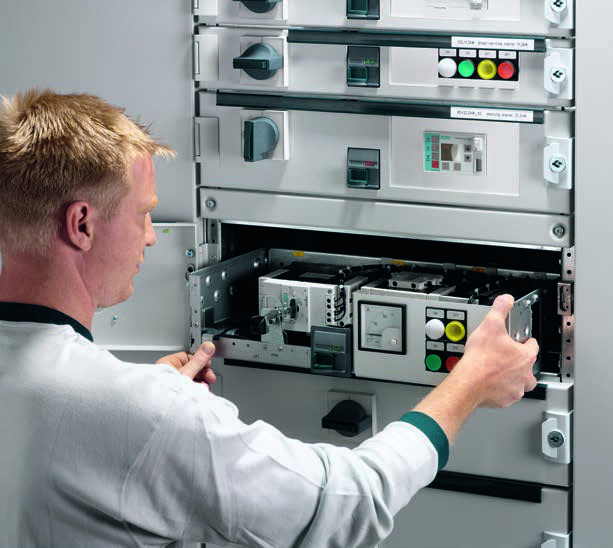

Выкатные блоки SIVACON – надёжные и безопасные

Обслуживание и эксплуатация

• Высокая надёжность благодаря стандартным типовым компонентам (TTA)
• Унифицированное управление блоками всех типоразмеров
• Соответствие размеров выкатных блоков их мощности (миниатюрные и стандартные блоки)
• Отсутствие выступающих частей (защита от повреждений)
• Встроенные блокировки от ошибок в обслуживании
• Чёткая индикация положения блока
• Раздельное управление главным выключателем и положением блока
• Испытательное и отключённое положение при закрытых дверях без потери степени защиты

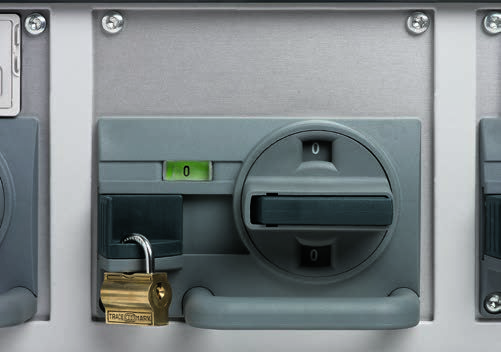

• Блокировка замком в отключённом положении

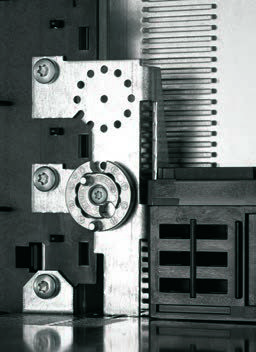

• Патентованная долговечная контактная система
• Опциональное кодирование предотвращает ошибочную установку одинаковых блоков
• Поворотная панель инструментов для настройки в процессе работы
• Стандартные выкатные блоки для моторных и кабельных сборок до 630 А
• Миниатюрные выкатные блоки для моторных и кабельных сборок до 63 А
• Фидерные сборки с предохранителями и без них

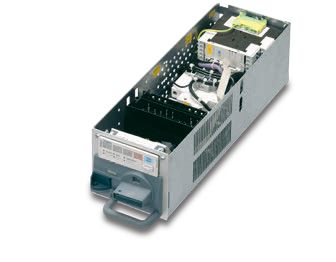

Миниатюрные выкатные блоки

• Габариты ¼ и ½, высота 150 мм и 200 мм (до 48 блоков в секции)

Стандартные выкатные блоки

• Высота от 100 мм до 700 мм (до 18 блоков в секции)

Опциональное исполнение в виде съемного блока (Конструкция аналогична стандартному выкатному блоку)

• Неподвижная контактная система и разъём вспомогательных цепей (перемещается съемный блок)
• Только рабочее и изолированное положения (положения проверки и отключения отсутствуют)
• Встроенная блокировка от ошибок при обслуживании

Гибкость и безопасность при адаптации к новым требованиям

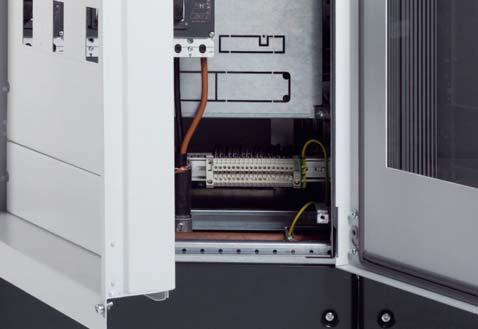

• Простая модернизация или переоборудование отсеков без отключения секции
• Нет необходимости выполнять подключения на самом выкатном блоке
• Контакты для подключения силовых и управляющих кабелей в отдельном отсеке
• Передний отсек кабельных подключений шириной 400 мм или 600 мм
• Задний отсек кабельных подключений шириной 600 мм при ширине секции 600 мм
• Подключение управляющего кабеля к пружинным или винтовым клеммам

Связь с SIMOCODE pro через PROFINET, PROFIBUS DP и MODBUS RTU

• Встроенная полная защита двигателя
• Расширенные функции управления
• Удобная диагностика
• Автономная работа каждого фидера через панель оператора
• Сокращение объёма аппаратной части и проводных соединений

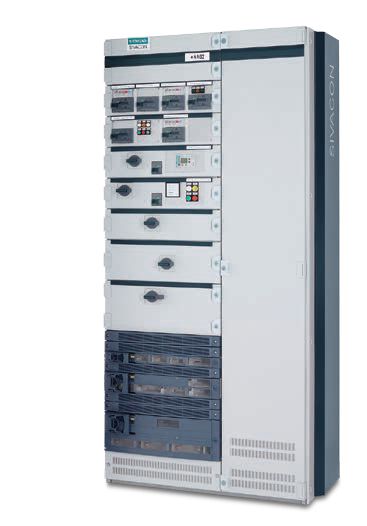

Секции универсального монтажа

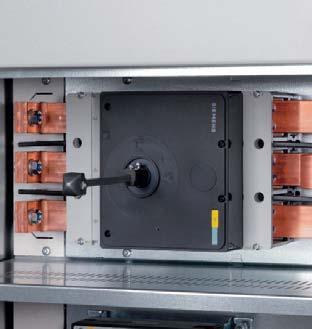

Стационарные блоки с дверцами и съёмные ППВР 3NJ6

Во многих случаях требуются компактные решения. При этом в одной секции необходимо сочетать различные способы монтажа. Щиты SIVACON лидируют по экономичности, надёжности и гибкости благодаря возможности комбинирования стационарных фидерных сборок со съёмными фидерными сборками с ППВР 3NJ6.

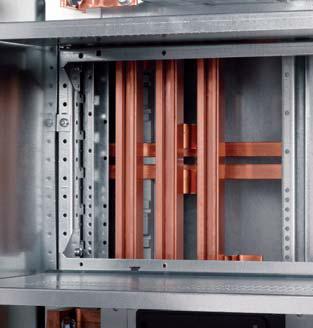

Вертикальные распределительные шины

• Высокая надёжность благодаря типовым стандартным компонентам (TTA)
• Кабельные сборки до 630 А с измерением тока и без него
• Комбинация различных способов монтажа (стационарные и съёмные кабельные сборки)
• Свободное комбинирование модулей функциональных блоков
• Дополнительные элементы для практического разделения функциональных отсеков (до вида 4b)
• Сервисная сторона оснащается сплошными дверями или отдельными дверцами отсеков
• Отсек кабельных подключений шириной 400 мм или 600 мм

Разнообразные варианты подключения кабелей, проводов и шин без сверления отверстий

Разделение отсеков

Ориентированные на требования пользователя виды разделения и учёт норм безопасности

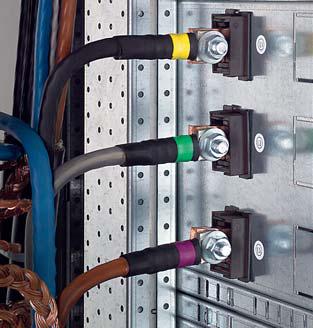

Патентированные клеммы для подключения силовых кабелей, внутреннее разделение до вида 4b

Широкая интеграция

Стационарный монтаж с лицевыми панелями

В ряде случаев нет необходимости заменять компоненты без остановки производства или возможны короткие перерывы. В таких случаях высокую экономичность, безопасность и гибкость обеспечивают секции SIVACON стационарного монтажа с лицевыми панелями.

• Высокая надёжность благодаря типовым стандартным компонентам (TTA)
• Кабельные сборки до 630 А с измерением тока и без него
• Свободное комбинирование модулей функциональных блоков
• Инновационные крепления для лицевых панелей
• Лицевые панели на поворотных рамах для удобства ввода в эксплуатацию и обслуживания
• Дополнительные элементы для практического разделения функциональных отсеков (до вида 4b)
• Сервисная сторона оснащается лицевыми панелями или сплошными дверями на всю высоту секции
• Двери с прозрачным стеклом для интеграции в современные помещения
• Отсек кабельных подключений шириной 400 мм или 600 мм

Защёлки или лицевые панели на поворотной раме

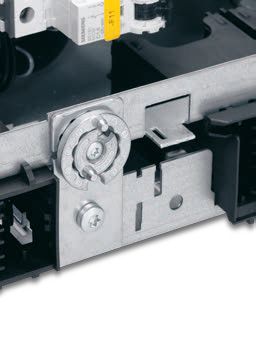

• Инновационные замки для простого и быстрого монтажа лицевых панелей
• Лицевая панель на поворотной раме для быстрого ввода в эксплуатацию и удобства обслуживания

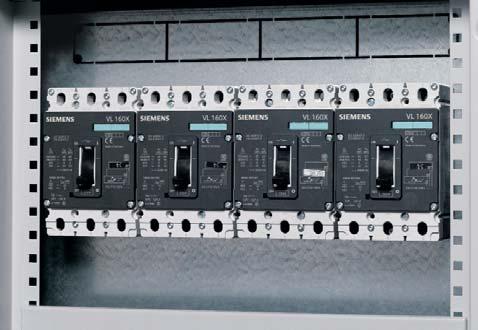

Одиночные или множественные фидерные сборки

• Плавная регулировка монтажных плат для установки аппаратов в одной плоскости по фронту
• Управление через лицевую панель
• Сборка с втычным цоколем или без него

Электроустановочные аппараты

• Алюминиевая монтажная рейка для крепления электроустановочных аппаратов

Экономичный монтаж

Секции со стационарными ППВР 3NJ4

Секции для кабельных сборок стационарного монтажа оснащаются планочными предохранителями-разъединителями нагрузки (ППВР), которые благодаря компактности и модульности обеспечивают оптимальное и экономически эффективное применение этой техники в инфраструктуре.

• Высокая надёжность благодаря типовым стандартным компонентам (TTA)
• Кабельные сборки до 630 А с измерением тока и без него
• Возможность установки до 14 кабельных сборок в одной секции
• Замена предохранителей в обесточенном состоянии
• Двери по выбору — сплошные или с вырезом
• Опциональная установка модулей быстромонтируемой системы или монтажных реек
• Ширина секции 600 мм или 800 мм

Быстрое переоснащение

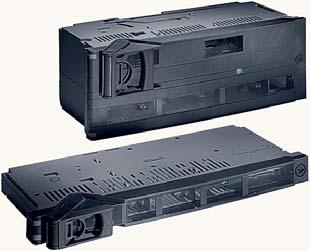

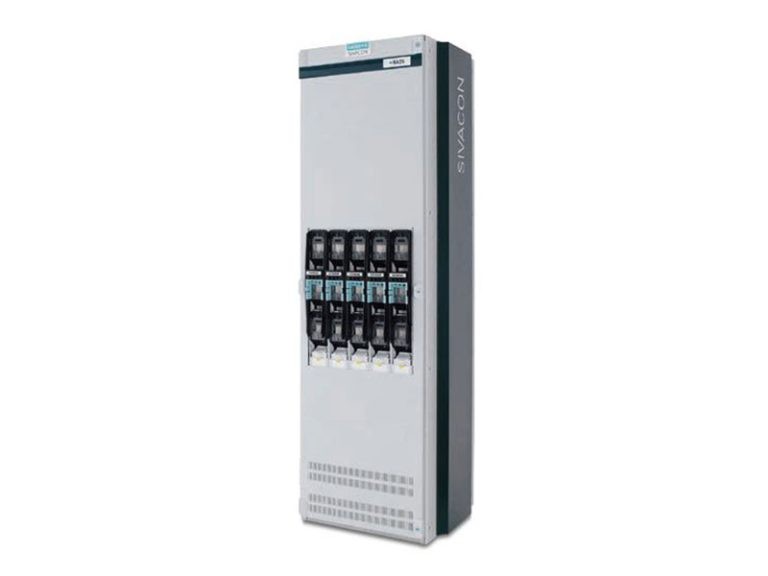

Секция со съёмными ППВР 3NJ6

Коммутационные аппараты в виде вставных модулей с втычными контактами на стороне ввода представляют собой экономичную альтернативу выкатным блокам и благодаря модульности обеспечивают лёгкое и быстрое переоснащение или замену без остановки производства. ПКУ SIVACON — это символ экономичности, надёжности и гибкости.

• Высокая надёжность благодаря типовым стандартным компонентам (TTA)
• Разъединители нагрузки с двойным разрывом для кабельных сборок до 630 А
• Встроенные (сменные) трансформаторы тока
• Ручной или моторный привод
• Комплектующие для самостоятельного дооснащения
• Высокая плотность установки — до 35 отводов на секцию
• Отсек кабельных подключений шириной 400 мм или 600 мм
• Степень защиты до IP41
• Возможность замены каждого аппарата без отключения ПКУ

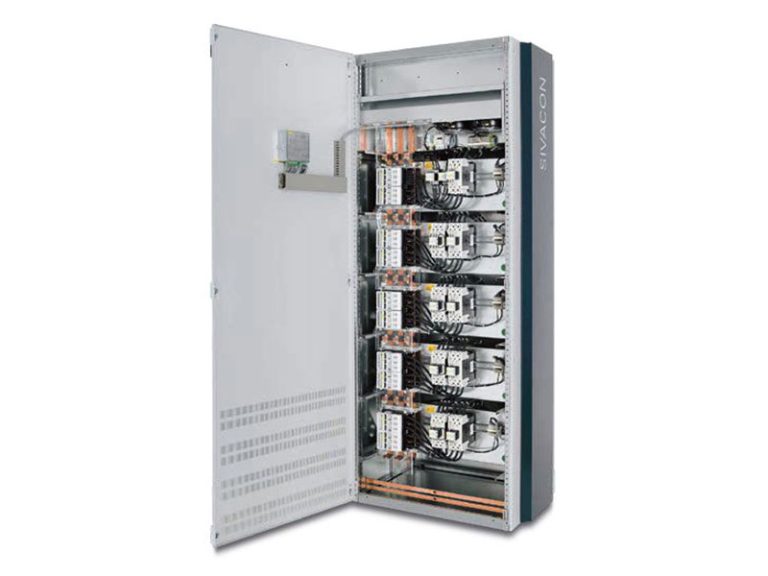

Компенсация реактивной мощности

Реактивная мощность возникает в электрических цепях из-за индуктивных нагрузок — двигателей, трансформаторов, дросселей, сварочного оборудования и т. д.

Блок управления реактивной мощностью для установки на дверце шкафа

• Многофункциональный дисплей
• Автоматическая настройка значений C/k
• Регулируемая уставка cos φ от 0,8 индуктивного до 0,8 ёмкостного
• Ручной/автоматический режим
• Индикация параметров сети: U, I, f, cos φ, P, S, Q, высшие гармоники

Модуль конденсаторов (до 200 кВАр)

• Предохранитель-разъединитель нагрузки
• Контакторы конденсаторов
• Конденсаторы MKK
• Разрядные устройства
• Дроссели фильтрации цепей

Модуль разъединителя нагрузки

• Опция для централизованного отключения встроенных модулей конденсаторов с обеспечением видимого разрыва

Полная защита

Ограничение воздействия дуги короткого замыкания

Испытания распределительных устройств при возникновении дуги короткого замыкания относятся к специальным испытаниям согласно IEC 61641 или VDE 0660, часть 500, лист 2. Эти испытания позволяют оценить степень опасности для персонала при возникновении дуги внутри секции. Проведение таких испытаний подтверждает безопасность стандартных распределительных устройств SIVACON.

Критерии оценки

1. Дверцы, крышки и т. п. должны оставаться закрытыми.
2. Элементы должны сохранять своё положение.
3. Не допускается прожигание отверстий в корпусе.
4. Индикаторы не должны воспламеняться.
5. Должна сохраняться электрическая непрерывность защитного проводника (PE).

Дополнительные элементы

Для ограничения воздействия дуги короткого замыкания внутри распределительного устройства:

• Локализация в пределах одной секции (дугогасящие барьеры)

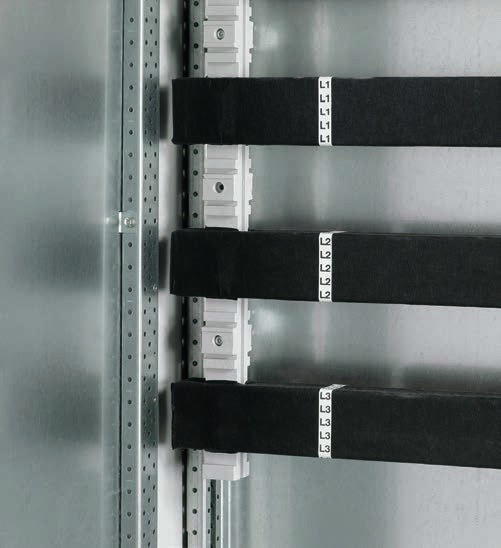

• Полная изоляция главных шин

Модульный принцип, применяемый как в отдельной секции, так и во всём распределительном устройстве, обеспечивает оптимальную адаптацию к любым требованиям заказчика.

• Расположение главных шин может быть верхним или задним
• Любая конфигурация отсеков независимо от положения шин и глубины секции
• Исполнение со степенью внутреннего разделения от 1 до 4 (в соответствии с IEC 61439-2, DIN EN 61439-2)
• Возможность сочетания различных способов монтажа в одной секции (выдвижные и съёмные модули, стационарное исполнение, универсальные монтажные секции)

Оптимальная адаптация к условиям помещения

• Монтаж с выравниванием по фронту или задней стенке для всех типов секций
• Возможность однорядной, двухрядной или «спина к спине» установки
• Подключение кабелей или шин сверху, снизу или сзади
• Высота панели по выбору: 2000 мм или 2200 мм
• Цоколь 100 мм или 200 мм (опция)

Быстрая адаптация к новым техническим требованиям

• Быстрая замена или расширение функциональных модулей
• Удобный доступ к сборным шинам
• Оперативная комплектация и поставка дополнительных заказов благодаря модульности

Гибкость во всех отношениях

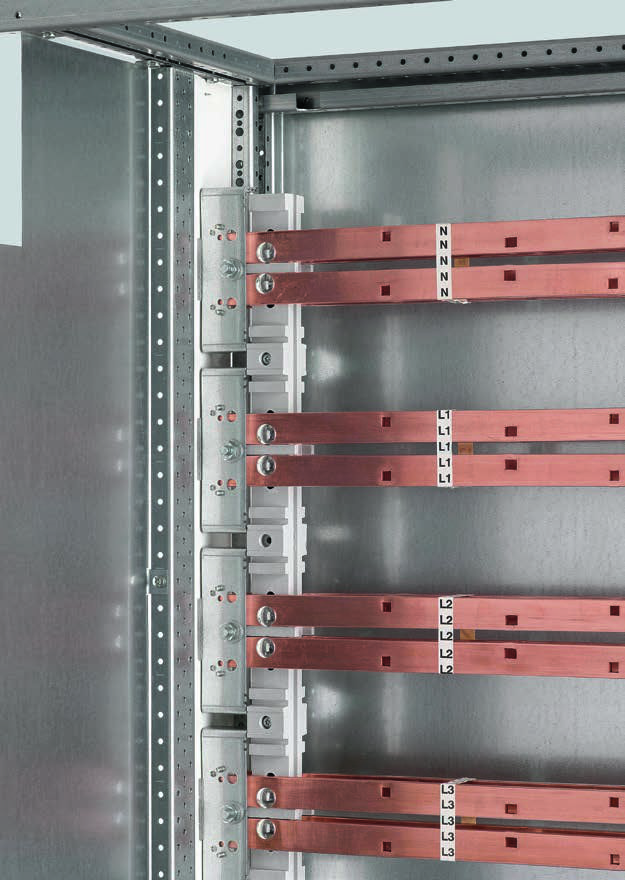

Положение сборных шин

Различные задачи, стоящие перед распределительными устройствами, требуют индивидуальных решений. Во всех вариантах — от простых систем до сложных сетей с поперечным и продольным секционированием — распределительные устройства SIVACON сочетают экономичную конструкцию и высокое качество.

• Верхнее или заднее расположение шин
• Системы сборных шин на номинальные токи до 7000 А
• Электродинамическая стойкость (Ipk) до 330 кА
• Возможность интеграции двух систем шин в одно устройство
• Удобный доступ к местам транспортных соединений спереди или сверху
• Не требующие обслуживания соединения шин

Опции

• Дугогасящие барьеры для локализации дуги в одной секции
• Полная изоляция главных шин
